Der Anschluss von Licht und Stromversorgung ist oft einer der schwierigsten Schritte beim Zusammenbau eines hölzernen Bücherecken-Bausatzes. Ich zeige Ihnen Schritt für Schritt, wie Sie es herstellen.

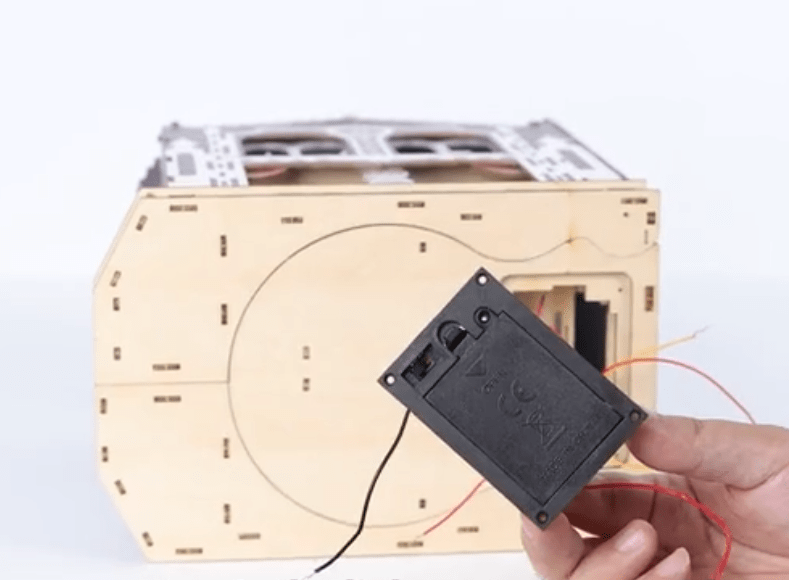

Hier ist die Verdrahtungsanleitung für die Beleuchtung – Sie benötigen hierfür das Batteriefach. Suchen Sie zunächst alle roten Kabel heraus und verdrillen Sie die Kabelenden. Sollten die Kabelenden zu kurz sein, entfernen Sie vorsichtig ein Stück der Isolierung. Nachdem Sie sichergestellt haben, dass die Kabelenden fest verdrillt sind, nehmen Sie das Isolierband und umwickeln Sie die rote Kabelverbindung vollständig, wobei Sie es fest andrücken. Suchen Sie anschließend alle gelben Kabel heraus und verdrillen Sie sie in den gleichen Schritten fest. Suchen Sie anschließend alle schwarzen Kabel heraus und verdrillen Sie sie in den gleichen Schritten fest.
Zum Schluss alle Kabel ordnen und ordentlich in der Box verlegen. Batterien einlegen, Schalter einschalten und durch Antippen der Touch-Bedienung prüfen, ob die Beleuchtung funktioniert. (Die Position der Touch-Bedienung kann je nach Produkt variieren – Details entnehmen Sie bitte der Bedienungsanleitung.) Sollte die Beleuchtung nicht leuchten, prüfen Sie erneut, ob alle Kabel richtig angeschlossen sind. Funktioniert alles einwandfrei, befestigen Sie die Batteriebox mit einem Schraubendreher und den vier Schrauben. Befestigen Sie zunächst die Schrauben in den diagonalen Löchern und ziehen Sie anschließend alle restlichen Schrauben fest. Die Verkabelung der Beleuchtung ist nun abgeschlossen. Die weiteren Montageschritte entnehmen Sie bitte der Bedienungsanleitung.
Sie können sich die vollständige Anleitung auch im Video unten ansehen.
